732225485
相关内容
-
球形粉体传统物理法制备技术及特点

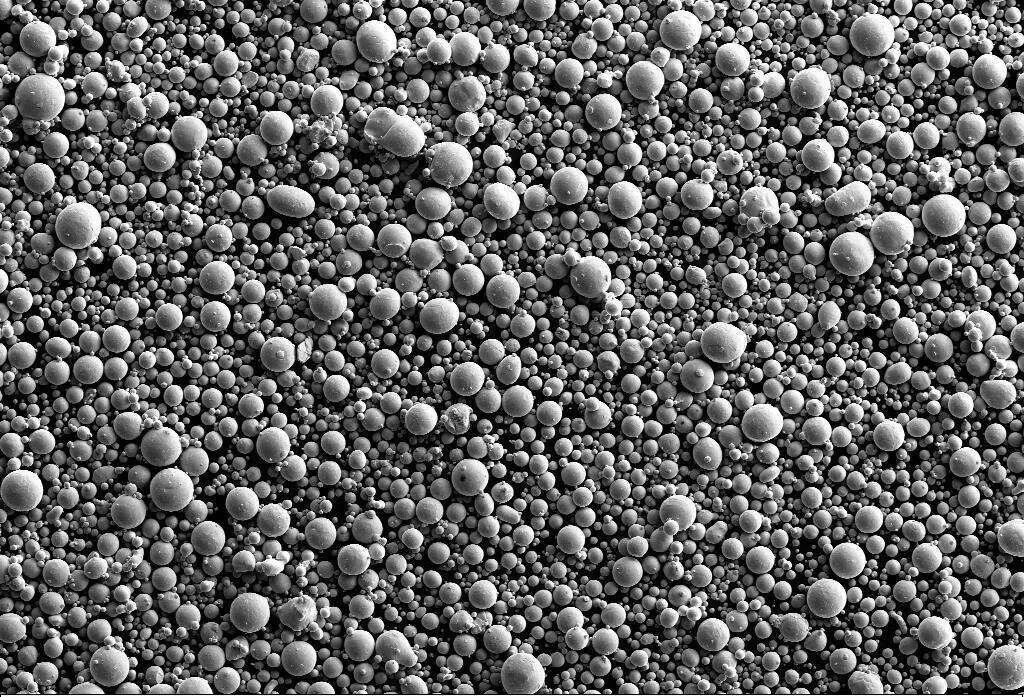

球形粉体传统物理法制备技术主要包括机械整形法、喷雾干燥法等。1、机械整形法机械整形法主要是通过机械作用产生的碰撞、摩擦和剪切等一系列作用力对颗粒进行塑性变形以及颗粒吸附，持续加工后，颗粒变得更加密实，颗粒上尖锐的棱角在冲击力的作用下受到不断研磨逐渐变得光滑圆整。机械整形法通过高速冲击式磨机、介质搅拌磨等粉碎设备制备相应的微细粉体材料，再结合干法和湿法研磨，制备出粒度较细、粒度分布较窄、具有一定球化率的粉体材料。机械整形法在天然石墨、人造石墨和水泥颗粒等球化整形处理领域应用较为广泛，也适合脆性金属或合金粉体的破碎制粉。
-
高纯超细氧化铝粉体制备技术及高端应用领域
高纯超细氧化铝粉体一般指代纯度在4N（99.99%）及以上、颗粒直径（D50）≤1.0µm的氧化铝粉体。氧化铝粉体超细微化后，其表面电子结构和晶体结构都发生了变化，产生了宏观物体所不具有的表面效应、小尺寸效应、量子效应和宏观量子隧道效应、集成电路芯片、航空光源器件等方面得到了广泛的应用。大规模工业生产的高纯超细氧化铝粉体多出自美、日、欧等国大型国际企业。目前，日本已形成以住友化学工业公司、昭和电工公司、昭和轻金属、新日本化学工业、日本轻金属公司、日立化学、大明化学等为核心的高端氧化铝粉体生产企业和以三菱、索尼、松下等为核心的下游应用企业。
-
多种陶瓷粉体大赏！你都知道哪些？
先进陶瓷具有优异的力学、声、光、热、电、生物等特性，在航空航天、电子信息、生物医药、高端装备制造等高端科技领域随处可见。其种类繁多，不同成分的陶瓷各具特色，例如氧化铝陶瓷的抗氧化性、氮化硅陶瓷的高强度及耐电腐蚀性、氧化锆陶瓷的高韧性及生物相容性等等。
-
粉体的流动性如何影响压缩性？
粉体的流动性与其压缩性之间存在密切的相互作用，这种关系主要通过颗粒间的相互作用力、堆积结构和变形机制体现。以下是流动性影响压缩性的关键机制及影响因素的分析：
从粉体到性能：氧化铝陶瓷质量控制的关键路径
本文围绕粉末颗粒的尺寸效应、浓度状态及堆积特征展开分析，并结合典型工艺案例与烧结数据，系统梳理粉体特性如何逐级传导至最终致密度与力学性能。
一、粒径分布：尺寸效应决定致密化起点
粒径分布是氧化铝粉体最基础、也是最具决定性的参数之一。通常采用激光粒度分析仪进行表征。以湿法研磨处理的高纯氧化铝粉体为例，其中位粒径（D50）可稳定控制在0.21 μm至0.44 μm之间。当连续研磨时间达到168小时后，粉体平均粒径可细化至0.21 μm，同时分布宽度（D90/D10）可收窄至5.2。
粒径细化带来的不仅是比表面积的提升，更重要的是烧结驱动力的增强。细颗粒具有更高的表面能，扩散距离缩短，使得初期烧结颈形成更加充分。然而，粒度过细亦会带来团聚风险及流变控制难题，因此粒径分布的“窄化”比单纯“细化”更具工程意义。均匀的粒径分布有助于提高成型阶段的填充均匀性，为后续致密化建立稳定基础。
二、颗粒形貌与晶体结构：微观缺陷的调控逻辑
扫描电镜观察显示，拜耳法原粉经高能球磨后，颗粒表面呈现明显的不规则形貌与晶格畸变，c轴晶格常数增大。这种机械活化效应能够提升粉体反应活性，但也会引入结构缺陷。经适当退火处理后，颗粒逐渐趋于球化，内部应力得到释放，晶体结构趋于稳定。
对于高烧结活性的氧化铝粉末，其比表面积通常控制在7–10 m²/g之间，对应原晶尺寸约1000 Å（0.1 μm）。这一尺度区间在保证高扩散驱动力的同时，也维持了粉体的可控流变特性。
晶相组成同样是不可忽视的变量。X射线衍射分析表明，在高纯原料中若残留少量θ-Al₂O₃相，其在升温过程中的相变将直接影响生坯的初始晶粒尺寸与体积收缩行为，从而对烧结曲线产生二次影响。对物相的精确控制，是实现高一致性陶瓷制品的前提条件。
三、浓度状态转变：粉体行为的三种典型模式
粉体性能并非孤立存在，其真实价值体现在不同浓度状态下的工艺表现。从稀悬浮体系到密堆积体系，颗粒间作用机制呈现出本质差异。
在浆料制备阶段，颗粒以孤立个体分散于液相中，体系行为主要受平均效应支配。例如在注浆成型或流延成型制备陶瓷基片时，Zeta电位成为评价浆料稳定性的关键指标。通过添加分散剂并调节pH值，使颗粒表面电荷排斥力占主导地位，可有效抑制团聚，获得密度均匀的素坯结构。
当体系转变为浓悬浮状态，例如3D打印挤出成型或注射成型时，间隙液体的流变性能成为主导因素。颗粒间通过液桥产生相互作用，喂料粘度直接决定成形稳定性。若粒度级配不合理，细粉比例过高导致比表面积增大，则需额外增加粘结剂用量。这一调整虽可改善流变性能，却可能在后续脱脂阶段引发开裂或孔隙残留，降低烧结体致密度。
在干压成型阶段，体系进入密堆积状态，颗粒之间以点接触和摩擦行为为主导，等效球模型失效。此时粉体流动性对模腔填充均匀性具有决定意义。例如在高纯氧化铝坩埚或陶瓷刀具的制备过程中，通过造粒技术将超细粉制备成近球形颗粒，可显著提高堆积密度，减少因不规则架桥产生的内部孔洞，从源头改善烧结收缩均匀性。
四、烧结数据验证：致密化行为的量化结果
粉体性能的优劣最终通过烧结体的致密化数据得到验证。
以D50为0.35–0.5 μm的高纯超细氧化铝粉为原料，在1550 ℃保温2小时的常规烧结条件下，烧成密度可达到理论密度的98.5%以上，对应体密度约3.92 g·cm⁻³。这一数据表明，合理的粒径区间可在常规烧结制度下实现接近全致密状态。
当添加0.25 wt% MgO作为烧结助剂，并采用放电等离子烧结技术时，在同样1550 ℃条件下，相对密度可提升至99.96%，形成平均晶粒尺寸约3 μm的微晶氧化铝陶瓷结构。助剂的晶界钉扎效应有效抑制异常晶粒长大，在提升致密度的同时优化了显微组织。
对于透明氧化铝体系，三阶段烧结工艺可进一步提升组织均匀性。当相对密度超过99.5%，且晶界平直、无残余孔洞时，晶粒尺寸为19 μm的样品直线透过率可达到50%以上。透光性数据直接印证了粉体纯度与烧结控制之间的强耦合关系。
五、力学性能反馈：结构完整性的终极考验
致密结构带来的不仅是密度提升，更体现在力学性能的系统改善。
高纯氧化铝陶瓷在充分致密化后，三点抗弯强度典型值可达到471 MPa。通过优化成分设计与增强相引入，陶瓷刀具材料的抗折强度可突破800 MPa，断裂韧性超过7 MPa·m½，硬度高于18 GPa。这些数据背后，本质上仍然是粉体粒径控制、晶界调节与组织均匀性的综合结果。
在多孔结构领域，通过激光粉末床熔融工艺制备的氧化铝泡沫陶瓷，借助粉末级配与烧结制度调控，可实现52.6%–73.7%的孔隙率精确控制，同时抗弯强度维持在6.5–38.3 MPa之间。该结果表明，即便在高孔隙率体系中，粉体分布与烧结行为依然决定了结构稳定性的上限。
六、结语
氧化铝陶瓷的性能提升并非单点突破，而是一个由粉体特性逐级传导至成型行为、烧结致密化与最终力学性能的系统工程。粒径分布的精细调控、颗粒形貌的结构优化、晶相组成的稳定控制以及浓度状态下的行为理解，共同构成了高性能氧化铝陶瓷的底层基础。
在高端陶瓷制造日益向高纯度、高致密度与高可靠性方向发展的背景下，粉体工程已不再是辅助环节，而是决定材料上限的战略核心。只有在粉体阶段建立可量化、可复制、可验证的控制体系，才能真正实现从原料到性能的闭环优化。
声 明：文章内容来源于奇遇科技ADTE。仅作分享，不代表本号立场；图片非商业用途。如有侵权，请联系小编删除，谢谢！
沪公网安备31011802005014
