粉体的流动性与其压缩性之间存在密切的相互作用，这种关系主要通过颗粒间的相互作用力、堆积结构和变形机制体现。以下是流动性影响压缩性的关键机制及影响因素的分析：

 一、流动性对压缩过程的影响机制

颗粒重排效率

流动性好的粉体（如大粒径、球形颗粒）在受压初期更易发生颗粒重排，减少空隙率，使初始堆积更紧密，从而降低压缩阻力。例如，铜粉（压缩性指数0.018）因流动性强，压缩初期即实现高效填充；而氧化铝（压缩性指数0.137）流动性差，颗粒重排困难，需更高压力压缩。

流动性差的粉体（如细粉、不规则颗粒）因内聚力强，颗粒易团聚，形成稳定的拱桥结构，阻碍重排，导致压缩初期需消耗更多能量克服颗粒间黏附力。

塑性变形阶段

流动性差的粉体在高压阶段更易发生塑性变形。例如，细颗粒因比表面积大，接触点多，压力集中效应显著，颗粒更易变形填充微孔，从而提高压缩密度；而流动性强的粗颗粒因接触点少，不易变形，压缩性较低。

但过度依赖塑性变形可能引发裂片或黏冲，因局部应力集中导致颗粒破碎或黏附模具。

 二、粉体特性的双重作用

粒径与形态

大粒径粉体：流动性好（重力>内聚力），但压缩性差（颗粒硬度高，难变形）。例如玻璃微珠（球形）流动性极佳，但压缩性指数仅0.014，属不可压缩范围。

小粒径粉体：流动性差（内聚力主导），但压缩性高（易塑性变形）。如炭黑因粒径小（<1μm），压缩性指数达0.022，但流动性极差。

颗粒形态：球形颗粒流动性优于片状或不规则颗粒，但后者因接触面大，压缩时更易发生机械啮合，压缩性提升。

水分含量

适量水分（吸附水）：可润滑颗粒表面，改善流动性，但可能降低压缩性（水膜阻碍颗粒紧密接触）。

过量水分（薄膜水）：增大内聚力，流动性急剧下降，但因水分子填充空隙，压缩性可能短暂提高；长期则导致结块，恶化压缩均匀性。

 三、流动助剂的调控作用

添加流动助剂（如纳米二氧化硅、滑石粉）可显著改善流动性，但对压缩性影响复杂：

低添加量（0.25%-1%）：助剂包覆颗粒表面，减少摩擦和内聚力，提升流动性及压缩效率。

高添加量（>2.5%）：助剂自身占据空隙，增加粉体抗压强度，反而降低压缩性。例如二氧化硅添加量4%时，粉体基本流动能（BFE）下降，但压缩密度可能因空隙增加而降低。

四、工程应用中的优化策略

工艺参数调整

压制速度：流动性差的粉体宜慢速压制，确保充分颗粒重排；流动性好者可快速压制，避免弹性回复。

保压时间：流动性差的粉体需延长保压，促进应力松弛和塑性变形（如淀粉类物料）。

设备设计

料斗倾角：流动性差的粉体需增大倾角或加振动装置，防止架拱；流动性好者可采用浅斗避免偏析。

模具结构：高压缩性粉体适用多级加压模具，逐步提升压力以减少裂片风险。

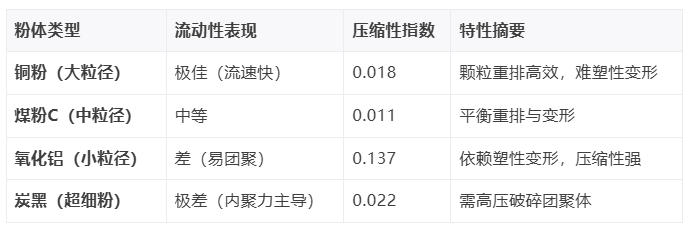

不同粒径粉体的流动性与压缩性对比

总结

粉体的流动性通过颗粒重排效率和塑性变形能力直接影响压缩性：

高流动性粉体：压缩初期效率高，但高压下因颗粒难变形，压缩性可能受限；

低流动性粉体：压缩初期阻力大，但高压阶段塑性变形显著，压缩性增强。

实际应用中需结合粒径分布、水分、助剂添加等参数优化工艺，如制药压片强调流动性确保填充均一性，而粉末冶金则需平衡流动性与压缩密度以防止坯体缺陷。

声 明：文章内容来源于颗粒学。
