超细陶瓷粉体分散性难题的成因及解决方案

超细陶瓷粉体（通常指一次粒径小于1微米，特别是小于100纳米的粉体）是制备高性能结构陶瓷（如氧化铝、氮化硅、碳化硅）和功能陶瓷（如压电陶瓷、微波介质陶瓷、透明陶瓷）的基础。分散性 是指粉体颗粒在介质（水或有机溶剂）中保持相互分离、均匀分布状态的能力。良好的分散是获得高致密、均匀显微结构的先决条件，直接决定了最终陶瓷产品的力学、电学、光学和热学性能。

核心矛盾：超细粉体具有极高的比表面积和表面能，这是其高烧结活性的来源，但也导致了强烈的团聚倾向。团聚体在后续工艺中会成为缺陷源，导致烧结体密度不均、晶粒异常长大、性能急剧下降。

二、 分散性难题的多维度成因分析

粉体团聚是多种物理、化学作用共同导致的结果，主要分为软团聚（由范德华力、静电作用等引起，较易破坏）和硬团聚（在制备、干燥过程中形成，颗粒间存在较强的化学键或烧结键，极难破坏）。

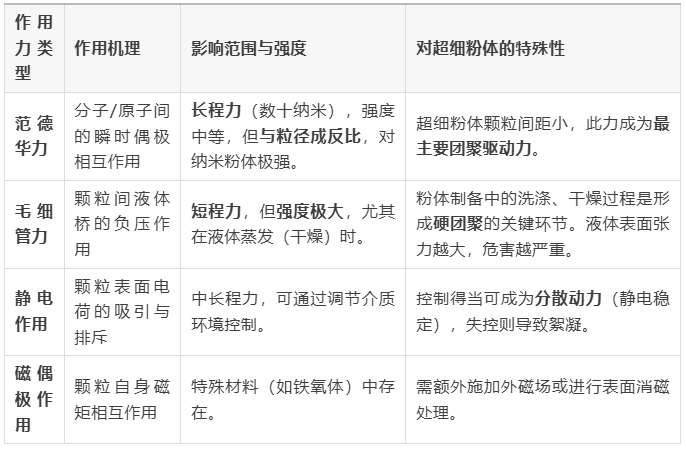

1. 物理作用力导致的团聚

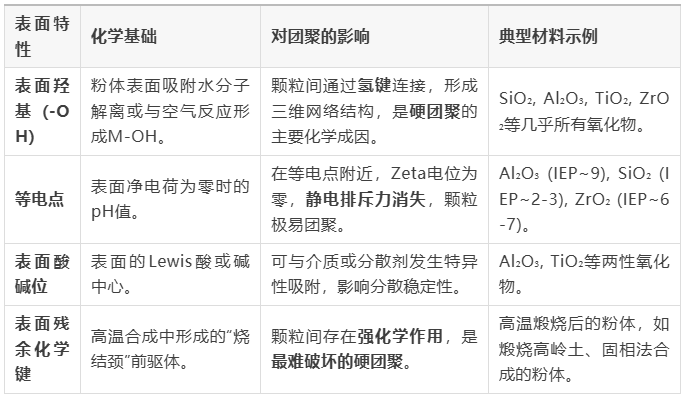

2. 表面化学特性导致的团聚

陶瓷粉体表面并非惰性，其丰富的表面化学特性是团聚的内在成因。

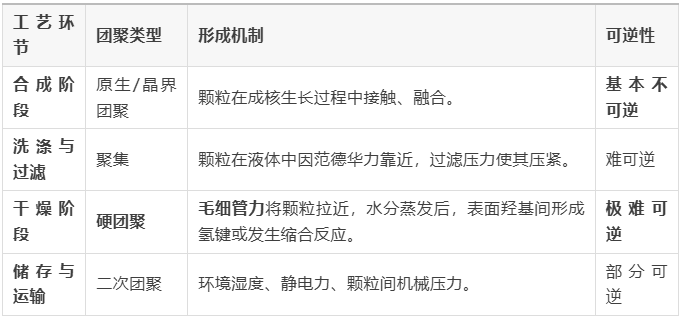

3. 工艺过程诱发的团聚

三、 系统性解决方案：从机制到工艺

解决分散问题需遵循“预防为主，破坏为辅，稳定为终”的原则，构建涵盖表面改性、介质调控、机械分散和稳定化的完整技术链。

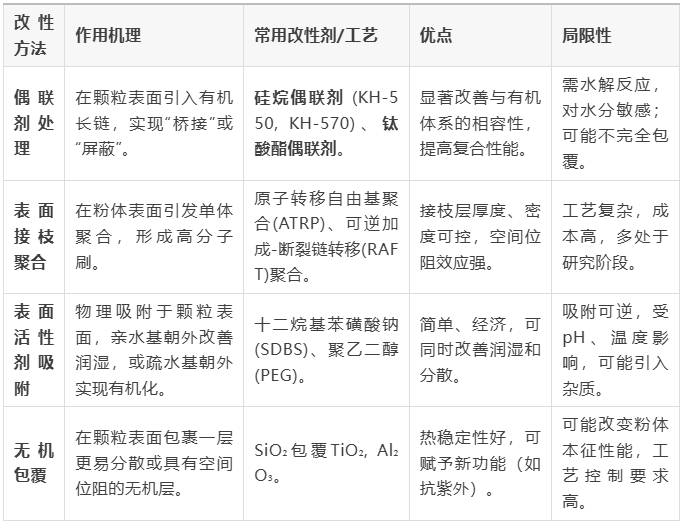

1. 表面改性：从源头降低团聚驱动力

通过改变粉体表面物理化学性质，降低表面能，引入空间位阻或静电排斥。

2. 介质调控与分散剂科学

在水中或有机溶剂中，通过调节介质环境和添加分散剂来实现稳定分散是最核心、最常用的手段。

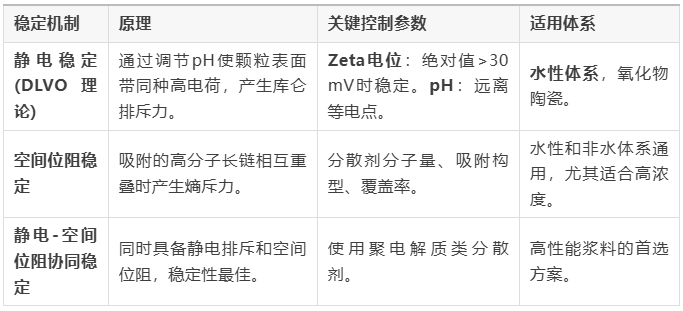

A. 分散稳定机制

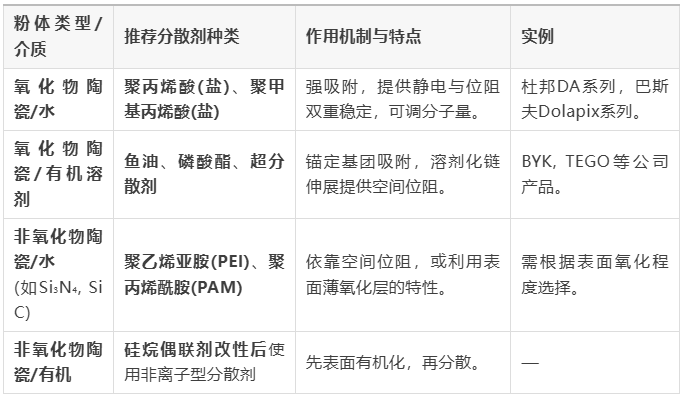

B. 分散剂选择策略

使用方法要点：

1. 先润湿，后分散：分散剂应先溶于介质，再加入粉体。

2. 最佳用量：通过吸附等温线或粘度-用量曲线确定，通常在粉体质量的0.5%-2%。

3. pH值控制：对静电稳定至关重要，需用HCl、NaOH、氨水等精确调节。

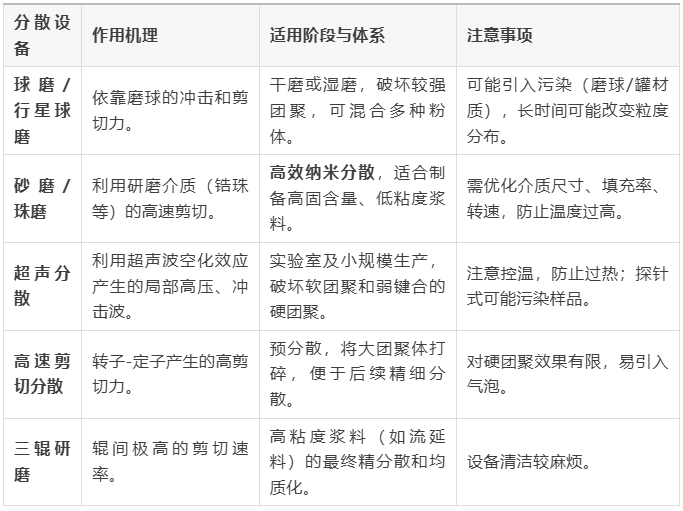

3. 高效机械分散与工艺优化

化学手段必须与适当的机械能输入相结合，才能有效打破已存在的团聚。

工艺优化方向：

• 多级分散：高速剪切（预混）→ 砂磨（精细分散）→ 超声（最终解聚）。

• 加料顺序：介质 → 分散剂 → 粉体（分批加入）。

• 固含量控制：存在最佳值，过低则碰撞效率低，过高则流动性差、剪切力传递不均。

• 温度控制：防止温度过高导致分散剂脱附或介质挥发。

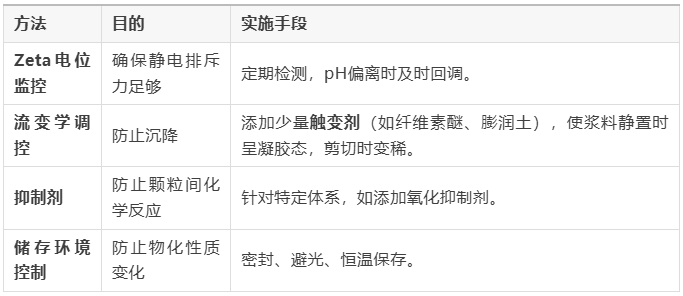

4. 浆料稳定性的长期保持

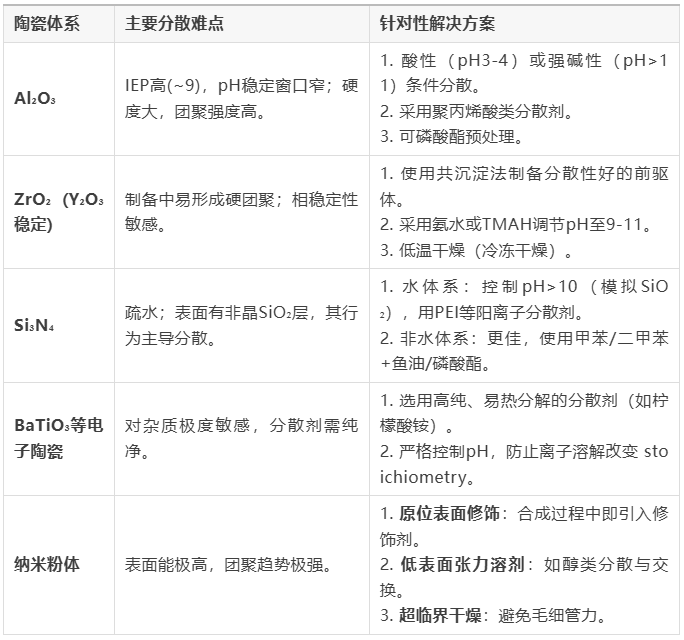

四、 不同陶瓷体系的分散策略要点

五、 总结：解决分散性难题的系统工程思维

1. 诊断先行：通过SEM、粒度分析（干法与湿法对比）、BET比表面积分析等手段，明确团聚的类型、强度和主因。

2. 预防优于治理：在粉体制备环节（如沉淀、喷雾热解）就考虑分散性，采用冷冻干燥、共沸蒸馏等技术减少硬团聚形成。

3. “化学+机械”协同：没有“万能”的分散剂，必须针对粉体表面性质-介质-工艺要求这个三角关系进行个性化设计，并结合合适的机械能输入。

4. 稳定是关键：实现瞬时分散并非终点，确保在储存、成型过程中保持分散稳定同等重要。

5. 成本与性能平衡：在实验室效果与工业化成本、可行性间取得平衡。

解决超细陶瓷粉体的分散性难题，是连接理想粉体与卓越陶瓷制品之间的关键桥梁，需要材料学、胶体化学、工艺工程等多学科知识的深度融合与创新应用。

六、行业盛会

为促进技术迭代与产业协同，行业内将于2026年3月24-26日在国家会展中心（上海）迎来一场重要的行业盛会——2026上海国际粉体加工与处理展览会。该展会是粉体加工行业的贸易交流与推广展示平台，旨在通过同期举办的针对上下游应用领域的会议论坛和相关活动，推动国内外粉体加工设备和产品的上下游产业的面对面深度交流，共同应对技术挑战，引领市场繁荣。值得关注的是，本届展会将携手第18届中国国际粉末冶金及硬质合金展览会、第18届中国国际先进陶瓷展览会、2026上海国际磁性材料与应用产业链展览会、2026上海增材制造应用技术展览会，共同构建五展联动的强大矩阵。此举将打造新材料与先进制造领域前所未有的资源整合平台，有效串联相关产业链，连接更多上下游企业，吸引更广泛的观众群体，重构产业生态，精准触达全产业链资源。这一平台将切实满足参展商与采购方的多元化需求，加速技术成果转化与应用，从而有力推动材料产业生态的协同创新与高质量发展，为包括超细粉体分级在内的前沿技术领域注入新的活力与机遇。

声 明：文章内容来源于中微聚智。仅作分享，不代表本号立场；图片非商业用途。如有侵权，请联系小编删除，谢谢！
