732225485
相关内容
-
球形粉体传统物理法制备技术及特点
球形粉体传统物理法制备技术主要包括机械整形法、喷雾干燥法等。1、机械整形法机械整形法主要是通过机械作用产生的碰撞、摩擦和剪切等一系列作用力对颗粒进行塑性变形以及颗粒吸附，持续加工后，颗粒变得更加密实，颗粒上尖锐的棱角在冲击力的作用下受到不断研磨逐渐变得光滑圆整。机械整形法通过高速冲击式磨机、介质搅拌磨等粉碎设备制备相应的微细粉体材料，再结合干法和湿法研磨，制备出粒度较细、粒度分布较窄、具有一定球化率的粉体材料。机械整形法在天然石墨、人造石墨和水泥颗粒等球化整形处理领域应用较为广泛，也适合脆性金属或合金粉体的破碎制粉。
-
高纯超细氧化铝粉体制备技术及高端应用领域
高纯超细氧化铝粉体一般指代纯度在4N（99.99%）及以上、颗粒直径（D50）≤1.0µm的氧化铝粉体。氧化铝粉体超细微化后，其表面电子结构和晶体结构都发生了变化，产生了宏观物体所不具有的表面效应、小尺寸效应、量子效应和宏观量子隧道效应、集成电路芯片、航空光源器件等方面得到了广泛的应用。大规模工业生产的高纯超细氧化铝粉体多出自美、日、欧等国大型国际企业。目前，日本已形成以住友化学工业公司、昭和电工公司、昭和轻金属、新日本化学工业、日本轻金属公司、日立化学、大明化学等为核心的高端氧化铝粉体生产企业和以三菱、索尼、松下等为核心的下游应用企业。
-
多种陶瓷粉体大赏！你都知道哪些？
先进陶瓷具有优异的力学、声、光、热、电、生物等特性，在航空航天、电子信息、生物医药、高端装备制造等高端科技领域随处可见。其种类繁多，不同成分的陶瓷各具特色，例如氧化铝陶瓷的抗氧化性、氮化硅陶瓷的高强度及耐电腐蚀性、氧化锆陶瓷的高韧性及生物相容性等等。
-
粉体的流动性如何影响压缩性？
粉体的流动性与其压缩性之间存在密切的相互作用，这种关系主要通过颗粒间的相互作用力、堆积结构和变形机制体现。以下是流动性影响压缩性的关键机制及影响因素的分析：
四个维度！造粒过程中如何避免粉体团聚？
在造粒过程中避免粉体团聚是提升颗粒流动性、溶解性和产品均一性的关键。结合造粒工艺的特点及粉体团聚机制，以下从工艺控制、分散技术、设备优化和表面改性四个维度系统阐述防团聚策略：
一、工艺参数优化：抑制团聚源头
1.料浆固含量与粘度控制
固含量（45%~65%）：过高导致颗粒密实，水分渗透阻力增大，溶解延迟；过低则颗粒强度不足，易碎产生粉尘
粘度调节：添加分散剂（如六偏磷酸钠、聚丙烯酸）降低料浆粘度至约18 mPa·s，避免喷雾时液滴粘连。
2.干燥温度梯度设计
喷雾造粒：进口温度180~220℃，采用分段控温（先高温快速脱水，后低温缓释），防止颗粒表面硬壳化导致内部水分残留。
冷冻干燥：通过低温固化水分再升华，消除毛细管力，适用于热敏性物料（如蛋白粉）
3.颗粒粒径与分布调控
理想粒径范围（100~500 μm）：过细易静电团聚（＜50 μm），过粗溶解慢（＞1 mm）
窄分布筛分：去除极细粉和大颗粒，提升冲调均匀性。
二、分散技术与添加剂应用：阻断团聚路径
1.表面活性剂与分散剂
亲水助剂：添加卵磷脂（0.8%）、单甘酯（0.6%）或聚乙烯醇（PVA），形成亲水膜促进水分浸润，米粉分散速度可提升40%。
偶联剂处理：钛酸酯、硅烷偶联剂包覆颗粒表面，降低范德华力并增强与基体相容性
2.溶剂置换与共沸蒸馏
有机溶剂置换法：用乙醇、正丁醇（表面张力仅水的1/3）置换水分，减少氢键桥接和毛细管力
共沸蒸馏：正丁醇-水共沸体系脱除水分，避免干燥收缩应力
3.机械与超声分散
高速剪切搅拌：破坏软团聚体，需控制剪切力避免二次团聚。
超声空化（40 kHz, 1.8 W/cm²）：产生微射流击碎团聚，适用于纳米粉体（如ATO）。
三、造粒设备与工艺选择：减少团聚环节
1.喷雾造粒优化
雾化压力与进料速率匹配：高压小喷嘴配低进料速率，避免雾滴过大粘连
附聚造粒：二次造粒形成多孔结构（如奶粉），冷水溶解时间≤10秒。
2.流化床造粒
一步混合-造粒-干燥：气流悬浮颗粒减少接触，适合含液体组分（糖蜜、油脂）的粉体。
3.挤压造粒改进
添加润滑剂：硬脂酸镁（0.5~1%）减少粘模，适用于矿物粉体。
四、表面改性与环境控制：长效防团聚
1.表面能调控
等离子处理：增加颗粒表面极性基团，提升亲水性。
高分子包覆：聚乙烯吡咯烷酮（PVP）吸附于纳米颗粒表面，抑制氧桥键形成
2.环境湿度管理
干燥气体保护：造粒环境相对湿度≤65%，防止水分子吸附引发液桥
密封包装：成品采用铝箔复合膜，透湿率＜0.5 g/m²·day。
五、关键工艺对比与适用场景

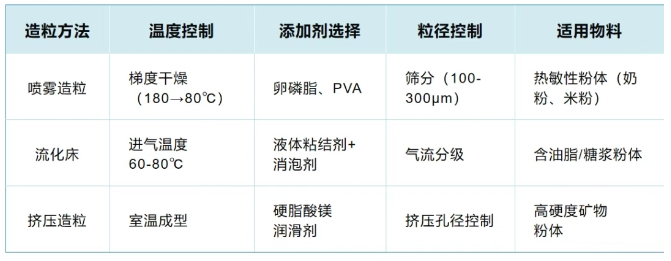

下表汇总不同造粒方法的防团聚关键措施：
常见问题与对策示例
冲调结块：颗粒表面疏水 → 添加0.3~0.5%酪蛋白酸钠增强亲水性。
干燥残留：喷雾温度过高致颗粒硬壳化 → 降低进口温度并延长低温干燥时间。
粉尘污染：流化床造粒后过筛去除＜20μm细粉，或采用流化床包衣技术。
通过上述综合措施，可显著降低造粒过程中的团聚风险，提升粉体性能。实际应用需根据物料特性（粒度、亲水性、热敏性）选择组合策略，并通过在线粒度监测（如激光粒度仪）实时优化工艺。
声 明：文章内容来源于微粉网。
沪公网安备31011802005014
