半导体万亿粉体赛道，为什么被日企牢牢卡住脖子？

当全球AI算力需求呈指数级爆发，半导体产业正迎来前所未有的“黄金时代”。据预测，2026年全球半导体市场规模将达1.511万亿美元（约合人民币10.2万亿元），较2025年增长近90%。而在这座万亿巨塔之下，有一类低调却致命的“工业粮食”——高端粉体材料。它们隐身于芯片封装、MLCC、功率半导体散热基板之中，撑起了一条规模超万亿的核心材料赛道。

但鲜为人知的是，这条赛道的话语权，至今仍牢牢握在日本企业手中。

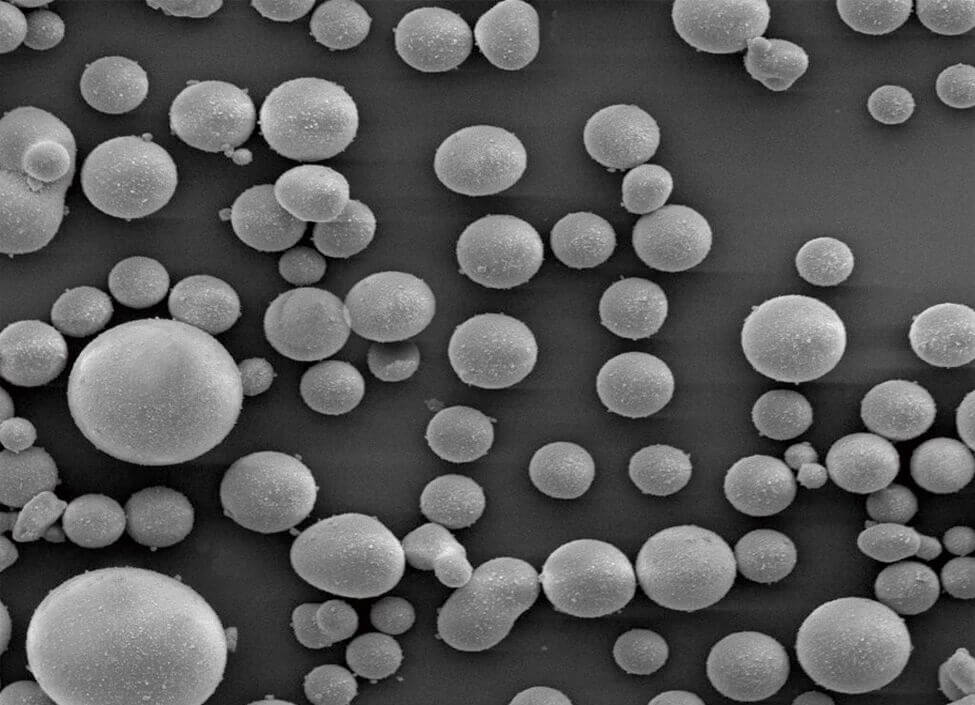

球形硅微粉：芯片封装的“应力解药”

作为先进封装环氧塑封料（EMC）和高频覆铜板（CCL）的核心填料，球形硅微粉凭借高球形度、低热膨胀系数和超低介电损耗，直击芯片封装应力开裂与高频信号衰减两大痛点。它不显眼，却决定了芯片能否在严苛环境下稳定工作。

日企垄断格局： 日本电化（Denka）、龙森（Tatsumori）、雅都玛（Admatechs）、新日铁（Nippon）凭借三十余年先发优势，与全球头部封装厂结成深度绑定的供应关系，高端市场份额超过70%，后来者几无插足之地。

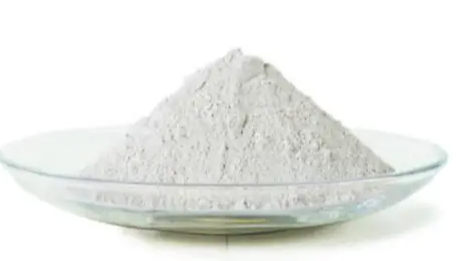

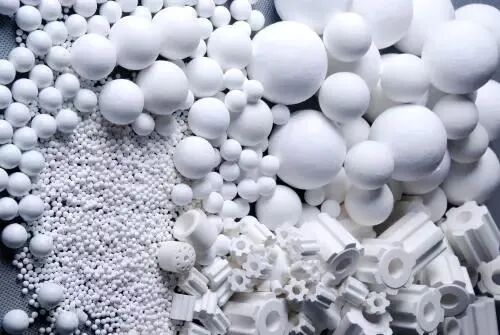

高纯氧化铝：抛光导热无所不在的“多面手”

纯度≥99.99%的高纯氧化铝，既是晶圆CMP抛光磨料的核心成分，也是刻蚀设备关键部件的耐等离子腐蚀屏障，更在封装基板、蓝宝石衬底和导热填料中扮演关键角色。一颗芯片从制造到封装，处处离不开它。

日企垄断格局： 日本住友化学全球市占率约40%，德国Sasol约25%，两家合计掌控近七成高端市场。国内5N级氧化铝长期依赖进口，价格与交期均受制于人。

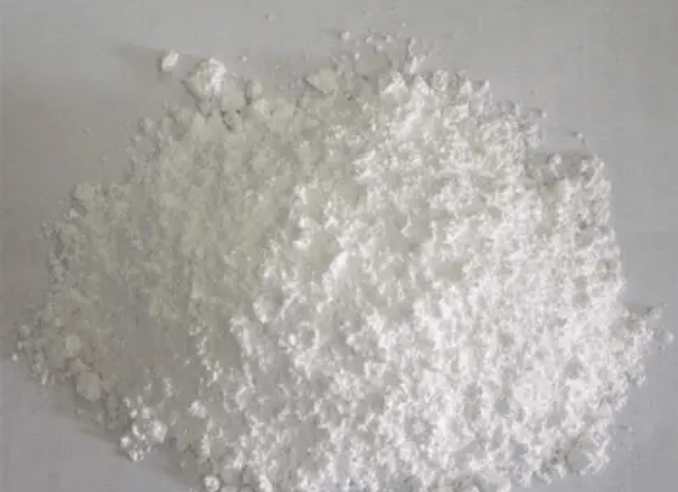

钛酸钡：MLCC的“心脏材料”

MLCC（多层陶瓷电容器）的容量、耐压和频率特性，直接取决于陶瓷介质层——而介质层的主材正是钛酸钡。高介电常数、铁电性与压电性，让它成为“电子陶瓷产业的支柱”。

日企垄断格局： 堺化学、日本化学、富士钛、共立、东邦等日系企业，整体占据全球高端MLCC钛酸钡市场约70%。其中堺化学一家独大，全球份额约28%，稳坐头把交椅。

氮化铝粉体：AI芯片散热的“终极刚需”

氮化铝（AlN）集“散热+绝缘+宽禁带”于一身，被业界称为固态光源和电力电子器件的“核芯”。在AI芯片、功率模块、高速光模块等高热流密度场景中，它是封装基板、静电卡盘、陶瓷加热器和高导热界面填料的不二之选。

日企垄断格局： 日本德山（Tokuyama）等少数日企，占据全球高端电子级氮化铝粉体60%~75%的份额，近乎垄断，国内替代品尚处小批量验证阶段。

金属粉体：导电互联的“神经末梢”

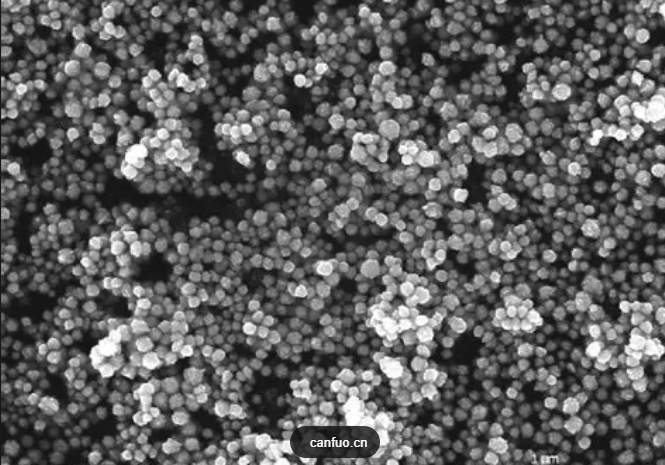

① 超细镍粉——MLCC内电极的降本利器

替代贵金属钯/银，大幅降低MLCC制造成本，同时满足高频化、小型化趋势。也用于导电浆料、PCB涂层和芯片封装导电填料。

全球具备MLCC用纳米镍粉量产能力的企业不足10家，日本JFE矿业、昭荣化学、住友金属矿山、东邦钛业四家合计份额超60%，牢牢把持供应链咽喉。

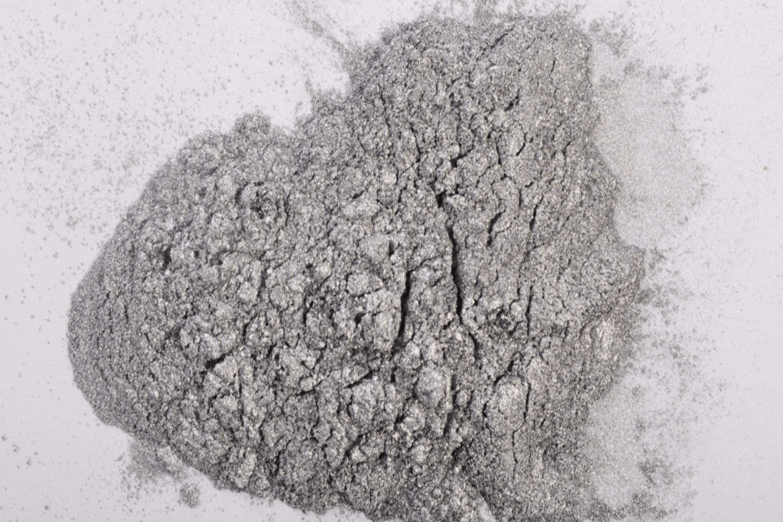

② 银粉——高功率器件的“导热动脉”

从芯片固晶导电胶，到IGBT、SiC模块的低温烧结银工艺，再到MLCC端电极和电磁屏蔽，银粉是半导体封装互联中最核心的导电功能材料。

日本DOWA、Fukuda、正荣化学（Shoei Chemical）、三井金属（MITSUI KINZOKU）等凭借数十年配方与烧结工艺积累，在全球高端银粉市场占据绝对主导地位。

AI浪潮正将全球半导体市场推向新高——2027年规模预计再增27%，高端粉体需求随之激增，并向超细纳米化、超高纯度、超低放射性迭代。

在此背景下，联瑞新材、国瓷材料、博迁新材、壹石通、雅克科技等一批国内企业已在球形硅微粉、高纯氧化铝、钛酸钡、氮化铝、镍粉及银粉等细分领域加速布局，国产替代正从实验室走向产线。然而，日企的垄断并非神话，而是数十年技术积淀、装备自研与产业协同的结果；中国企业虽迎来AI红利与自主可控的双重窗口，但能否真正破窗而入，取决于我们能否拿出同样的耐心、定力与长期主义，啃下这些“看不见的硬骨头”。万亿市场，时不我待，国产替代已在路上。

声明：文章内容根据公开资料整理。仅作分享，不代表本号立场；图片非商业用途。如有侵权，请联系小编删除，谢谢！
